產品概述
S3500E系列交換機是TG-NET公司推出的一款增強型千兆管理型交換機，目前推出四個型號：S3500E-28G-4TF、S3500E-24F-4TF、S3500E-48G-4TF、S3500E-48F-4TF。S3500E系列是一款增強型千兆管理型交換機，具備先進的硬件處理能力和最豐富的業務特性。整機采用模塊化設計，最大支持4個萬兆SFP+端口，在實現千兆匯聚或接入時保留進一步支持10GE 的擴展能力，支持IPv4/IPv6 硬件雙棧及線速轉發，使客戶能夠從容應對即將帶來的IPv6 時代其提供高容量的交換能力，可廣泛應用在中小型政府、企事業單位網絡的匯聚層；大型網絡的接入層。
產品外觀

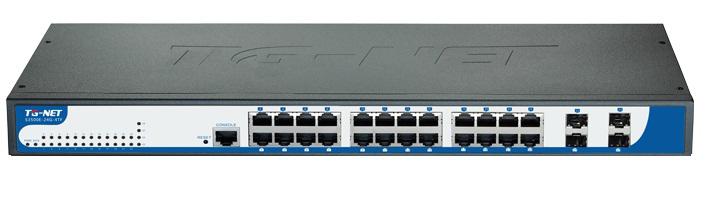

S3500E-24G-4TF
24個10/100/1000M電口；
4個千兆SFP復用光口；
1-4個萬兆SFP+端口（擴展卡）；
1個Console口；

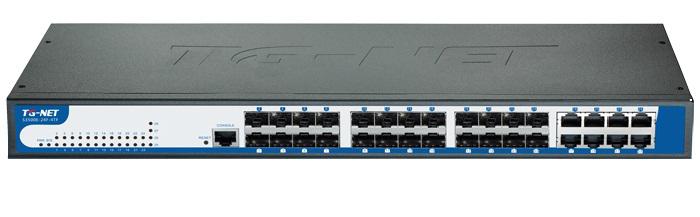

S3500E-24F-4TF
24個千兆SFP光口；
8個10/100/1000M復用電口；
1-4個萬兆SFP+端口（擴展卡）；
1個Console口；

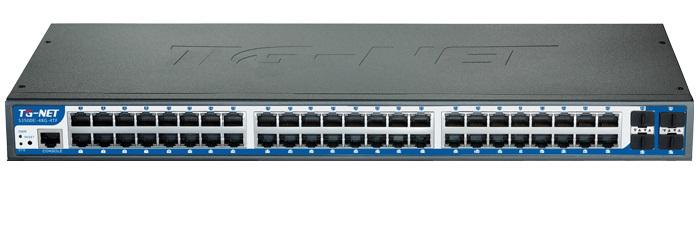

S3500E-48G-4TF
48個10/100/1000M電口；
4個千兆SFP復用光口；
1-4個萬兆SFP+端口（擴展卡）；
1個Console口；
S3500E-48F-4TF
48個千兆SFP光口；
4個10/100/1000M復用電口；
1-4個萬兆SFP+端口（擴展卡）；
1個Console口；
產品特點
△ 豐富的端口類型，靈活的端口擴展
S3500E系列交換機支持2塊萬兆擴展卡，每塊擴展卡支持1-2個萬兆SFP+端口，用戶可根據組網情況靈活選擇1-4個萬兆端口。S3500E系列同時還提供多樣化的千兆端口，如：24個千兆光口或電口，以及48個千兆光口或電口，能夠滿足大型網絡接入或中小型網絡匯聚的不同的組網需求。
△ 強大的處理能力
S3500E基于 VCore-III MIPS-based CPU強大、穩定的處理能力；
S3500E-24G-4TF/S3500E-24F-4TF提供高達88Gbps的交換容量，端口全線速存儲轉發。
S3500E-48G-4TF/S3500E-48F-4TF提供高達136Gbps的交換容量，端口全線速存儲轉發。
保證主干網絡的大流量數據無阻塞轉發。
△ 完善的安全控制策略
支持基于端口的用戶IP+MAC地址認證、基于端口的802.1X認證、遠程Radius、NAS認證，
支持IP ACL、MAC ACL、Vlan ACL、支持基于三、四層的ACL功能，有效防御ARP攻擊和病毒；
支持完善的風暴控制功能，可對廣播、組播、單播風暴進行抑制。
支持特有的ARP入侵檢測功能，可有效防止黑客或攻擊者通過ARP報文實施日趨盛行的“ARP欺騙攻擊”；
支持IP Source Guard特性，防止包括MAC欺騙、IP欺騙、MAC/IP欺騙在內的非法地址仿冒，以及大流量地址仿冒帶來的DoS攻擊。
提供DHCP Snooping（偵聽）功能，通過建立和維護DHCP Snooping綁定表，實現偵聽接入用戶的MAC地址、IP地址、租用期等信息，解決了 DHCP用戶的IP和端口跟蹤定位問題。
△ 完備的可靠性保護機制
S3500E系列通過CPU保護策略對發往CPU的報文進行流分類和流限速，避免非法攻擊報文對CPU的攻擊和資源消耗；
支持STP、RSTP、MSTP等多種生成樹協議，快速收斂，提高容錯能力，保證網絡的穩定運行和鏈路的負載均衡，合理使用網絡通道，提高冗余鏈路利用率；
采用電信級的開關電源，具有防雷設計、防過壓設計、防浪涌設計，電壓可適應110-240V大范圍，保證在不良自然天氣及電壓不穩環境下網絡的正常運行。
△ 便捷的管理維護
通過簡單的可視化WEB界面（支持http及https協議），可對交換機的各種功能進行簡單方便的操作；
支持SNMP V1/V2/V3網管對設備進行配置管理，為中小企業客戶集中設備管理提供便利；
支持命令行接口（CLI）、Telnet、Console口進行管理，適合專業的網絡管理人員；
支持SSH2.0等加密方式，使得管理更加安全；
支持PDP、LLDP協議，使網絡管理更為簡單；
支持NTP時鐘協議，可自動同步網絡時間；
支持端口短接恢復出廠設置，使維護更加簡單；
支持TG云盒子統一管理，創新的360式網絡診斷；
△ 全新節能設計，引領低碳通信
遵循IEEE 802.3az（Energy Efficient Ethernet 能效以太網），提供端口低耗電閑置模式，根據線纜長度進行相應輸出功率調整，并且支持無連接時端口休眠，大幅度降低功耗。
產品規格
項目 | S3500E-24G-4TF | S3500E-24F-4TF | S3500E-48G-4TF | S3500E-48F-4TF |
固定端口 | 24個10/100/1000M電口 | 24個千兆SFP光口 | 48個10/100/1000M電口 | 48個千兆SFP光口 |
4個千兆SFP復用光口 | 8個10/100/1000M復用電口 | 4個千兆SFP復用光口 | 4個10/100/1000M復用電口 | |
管理端口 | 1個Console口 | |||
復位鍵 | 1個恢復出廠設置孔 | |||
擴展槽位 | 2個萬兆擴展槽（后面板） | |||
萬兆擴展卡 | 1端口萬兆SFP+擴展卡 | |||
2端口萬兆SFP+擴展卡 | ||||
交換容量 | 88Gbps | 136 Gbps | ||
包轉發率 | 96Mpps | 131Mpps | ||
工作溫度 | —20~50°C | |||
存儲溫度 | —40~70°C | |||
工作濕度 | 10%～90%無凝結 | |||
存儲濕度 | 5%～95%無凝結 | |||
外觀尺寸 | 440（L)×285(W)×44.5(H)mm | |||
整機重量 | <4Kg | |||
輸入電壓 | AC：110～240V/50～60Hz | |||
整機功耗 | <50W | |||
數碼報警管 | 支持 | 不支持 | ||
節能環保 | 符合國際“IEEE”環保節能標準 | |||
業務特性
項目 | S3500E-24G-4TF | S3500E-24F-4TF | S3500E-48G-4TF | S5300-48F-4TF |
支持協議標準 | IEEE 802.3,10BASE-T以太網； | |||
IEEE 802.3u,快速以太網標準； | ||||
IEEE 802.3ab,千兆以太網標準； | ||||
IEEE 802.3z,千兆以太網光纖標準； | ||||
IEEE 802.3ae,10G以太網標準； | ||||
IEEE 802.3x,全雙工以太網數據鏈路層流控； | ||||
IEEE 802.3,10BASE-T以太網； | ||||
IEEE 802.3u,快速以太網標準； | ||||
MAC地址 | 支持32K MAC地址表； | |||
支持自動更新，雙向學習； | ||||
VLAN | 最大支持4096個VLAN； | |||
支持基于端口的VLAN； | ||||
支持802.1Q標準的VLAN； | ||||
支持MAC VLAN； | ||||
支持Protocol VLAN； | ||||
生成樹 | 支持STP生成樹協議； | |||
支持RSTP快速生成樹協議； | ||||
支持MSTP多生成樹協議； | ||||
端口匯聚 | 支持14組匯聚 ，每組最多支持16個端口 | 支持26組匯聚 ，每組最多支持8個端口 | ||
支持靜態聚合、動態聚合 | ||||
端口鏡像 | 支持多對一的端口鏡像，對鏡像源端口的數量沒有限制 | |||
端口流控 | 支持半雙工基于背壓式控制； | |||
支持全雙工基于PAUSE幀； | ||||
端口限速 | 支持基于端口的輸入/輸出帶寬管理 | |||
組播控制 | 支持IGMP Snooping； | |||
DHCP | 支持DHCP Client； | |||
支持DHCP Server； | ||||
支持DHCP Snooping； | ||||
支持DHCP Relay； | ||||
風暴抑制 | 支持對廣播、組播、單播等進行抑制 | |||
安全特性 | 硬件支持IP ACL，MAC ACL，Vlan ACL，支持基于三、四層的ACL功能； | |||
硬件支持基于端口的IP+MAC綁定； | ||||
支持IP Source Guard； | ||||
支持ARP Detection功能； | ||||
支持IEEE 802.1x端口認證； | ||||
支持Radius認證； | ||||
支持NAS認證； | ||||
QOS | SP（Strict Priorty），嚴格優先級輪轉算法； | |||
WFQ (Weighted Fair Queuing)加權公平排隊； | ||||
WRR (Weighted Round Robin)，加權優先級輪轉算法； | ||||
Random Early Detect (RED)，隨機早期檢測算法； | ||||
WeightedRandomEarlyDetection (WRED)，加權隨機早期檢測算法； | ||||
Head Of Line，防止擁塞機制； | ||||
Best-Effort Service，盡力而為服務； | ||||
First come first served，先到先服務算法； | ||||
802.1p端口隊列優先級算法； | ||||
Cos/Tos，QOS標記； | ||||
Differentiated Service，區分式服務； | ||||
網線線序 | 支持Auto-MDIX功能，自動識別直通網線和交叉網線 | |||
協商模式 | 支持端口自動協商功能（自協商傳輸速率和雙工模式） | |||
系統維護 | 支持配置文件上傳/下載； | |||
支持升級包上傳； | ||||
支持WEB恢復出廠配置； | ||||
支持系統日志功能； | ||||
支持Ping； | ||||
網絡管理 | 支持TG云盒子管理； | |||
支持WEB界面管理（支持http及https協議）； | ||||
支持CLI界面管理； | ||||
支持Telnet遠程管理； | ||||
支持SSH 2.0； | ||||
支持SNMP網管； | ||||
支持LLDP； | ||||
訂購信息
設備名稱 | 設備信息 |
S3500E-28G-4TF | 24個10/100/1000M電口；4個千兆SFP復用光口；2個萬兆擴展槽（最大支持4個萬兆口）；1個Console口； |
S3500E-24F-4TF | 24個千兆SFP光口；8個10/100/1000M復用電口；2個萬兆擴展槽（最大支持4個萬兆口）；1個Console口； |
S3500E-48G-4TF | 48個10/100/1000M電口；4個千兆SFP復用光口；2個萬兆擴展槽（最大支持4個萬兆口）；1個Console口； |
S3500-48F-4TF | 48個千兆SFP光口；4個10/100/1000M復用電口；2個萬兆擴展槽（最大支持4個萬兆口）；1個Console口； |
萬兆擴展卡 | 擴展卡信息 |
S3500E-1SFP+ | 1端口萬兆SFP+擴展卡（需配SFP+光模塊） |
S3500E-2SFP+ | 2端口萬兆SFP+擴展卡（需配SFP+光模塊） |
光纖模塊 | 模塊信息 |
SFP+-10GE-SX-MM850 | 萬兆SFP+多模模塊-(850nm,0.3km,LC) |
SFP+-10GE-LX-SM1310 | 萬兆SFP+單模模塊-(1310nm,10km,LC) |
SFP-GE-SX-MM850 | 千兆SFP多模模塊-(850nm,0.55km,LC) |
SFP-GE-LX-SM1310 | 千兆SFP單模模塊-(1310nm,20km,LC) |
SFP-GE-LX-SM1550 | 千兆SFP單模模塊-(1550nm,80km,LC) |
SFP+-10GE-AOC | 集成2個SFP+萬兆多模模塊-鎧裝AOC光纖線-5M/15M/30M可選 |
SFP+-10GE-CU24-3M | 集成SFP+模塊，10G高速電纜，長度3M，24號線徑 |
