產品概述
S5500系列交換機是TG-NET公司推出的下一代萬兆盒式多層核心交換機，目前推出四款型號：S5500-28G-4TF、S5500-28F-4TF、S5500-52G-4TF、S5500-52F-4TF。S5500系列是一款增強型IPv6萬兆以太網交換機，具備業界盒式交換機最先進的硬件處理能力和最豐富的業務特性。整機采用模塊化設計，最大支持4個萬兆SFP+端口，支持IPv4/IPv6 硬件雙棧及線速轉發，使客戶能夠從容應對即將帶來的IPv6 時代，可用于數據中心萬兆服務器接入、城域網匯聚及園區網的核心。
產品外觀

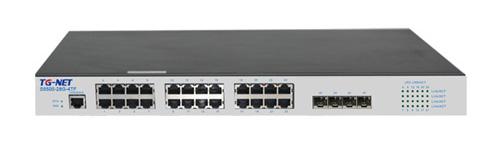

S5500-28G-4TF
24個10/100/1000M電口；
4個千兆SFP復用光口；
1-4個萬兆SFP+端口（擴展）；
1個Console口；
1個RPS電源備份接口；

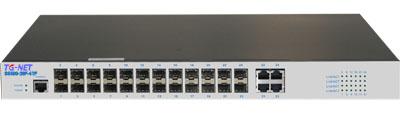

S5500-28F-4TF
24個千兆SFP光口；
4個10/100/1000M復用電口；
1-4個萬兆SFP+端口（擴展）；
1個Console口；
1個RPS電源備份接口；

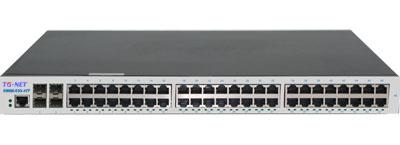

S5500-52G-4TF
48個10/100/1000M電口；
4個千兆SFP復用光口；
1-4個萬兆SFP+端口（擴展）；
1個Console口；
1個RPS電源備份接口；
S5500-52F-4TF
48個千兆SFP光口；
4個10/100/1000M復用電口；
1-4個萬兆SFP+端口（擴展）；
1個Console口；
1個RPS電源備份接口；
產品特點
n 豐富的端口類型，靈活的端口擴展
S5500系列交換機支持靈活的萬兆擴展卡，用戶可根據組網情況靈活選擇1-4個萬兆端口。S5500系列同時還提供多樣化的千兆端口，如：24個千兆光口或電口，以及48個千兆光口或電口，能夠滿足大型網絡匯聚或中小型網絡核心的不同光和電的組網需求。
n 強大的轉發性能
針對于骨干和核心網絡大流量數據無阻塞的要求，S5500-28G/F-4TF提供高達392Gbps交換容量，全線速過濾轉發294Mpps；S5500-52G/F-4TF提供高達392Gbps交換容量，全線速過濾轉發294Mpps，保證核心骨干網絡的數據無阻塞轉發。
n 完善的安全控制策略
S5500系列支持基于端口的用戶IP+MAC地址認證、MAC地址過濾；基于端口的802.1X認證、遠程Radius、TACACS+認證；支持用戶分級管理和口令保護；支持IP ACL、MAC ACL，有效防御ARP攻擊和病毒；同時支持完善的風暴控制功能，可對廣播、組播、單播等進行抑制。全方位安全控制，保證網絡安全策略實時有效。
n 完備的可靠性保護機制
S5500系列通過CPU保護策略對發往CPU的報文進行流分類和流限速，避免非法攻擊報文對CPU的攻擊和資源消耗；
支持快速生成樹協議，快速收斂，提高容錯能力，保證網絡的穩定運行和鏈路的負載均衡，合理使用網絡通道，提高冗余鏈路利用率；
支持工業級以太網環網協議EAPS/ERPS，提供毫秒級的快速業務倒換性能，保證業務不中斷。而且協議簡單可靠、倒換性能高、維護方便、拓?fù)潇`活，可以大大方便用戶進行網絡的管理和規劃；
采用電信級的開關電源，并支持RPS電源熱備份，具有防雷設計、防過壓設計、防浪涌設計，電壓可適應90～264V大范圍，保證在不良自然天氣及電壓不穩環境下網絡的正常運行。
n 便捷的管理維護
通過簡單的可視化WEB界面，可對交換機的各種功能進行簡單方便的操作；
支持SNMP網管對設備進行配置管理，為中小企業客戶集中設備管理提供便利；
支持CLI命令行及遠程Telnet管理，適合專業的網絡管理人員；
支持SSH2.0等加密方式，使得管理更加安全；
支持PDP、LLDP協議，使網絡管理更為簡單；
支持SNTP時鐘協議，可自動同步網絡時間；
支持堆疊，把多臺物理設備互相連接起來，使其虛擬為一臺邏輯設備，用戶可以將這多臺設備看成一臺單一設備進行管理和使用。
n 全面支持IPv6
S5500系列基于硬件的IPv4/IPv6 雙棧平臺，支持豐富的IPv4 和IPv6 三層路由協議、組播協議和策略路由機制，實現IPv4 到IPv6 的平滑升級。
S5500系列已經通過了國際最權威的IPv6 Ready 金牌認證，而且通過了信息產業部嚴格的IPv6 入網測試。既可以用于純IPv4或IPv6網絡，也可以用于IPv4到IPv6共存的網絡，組網方式靈活，充分滿足當前網絡從IPv4向IPv6過渡的需求。
產品規格
項目 | S5500-28G-4TF | S5500-28F-4TF | S5500-52G-4TF | S5500-52F-4TF |
固定端口 | 24個10/100/1000M電口 | 24個千兆SFP光口 | 48個10/100/1000M電口 | 48個千兆SFP光口 |
4個千兆SFP復用光口 | 4個10/100/1000M復用電口 | 4個千兆SFP復用光口 | 4個10/100/1000M復用電口 | |
管理端口 | 1個Console口 | |||
擴展槽位 | 2個萬兆擴展槽（后面板） | 2個萬兆擴展槽（后面板） | ||
萬兆擴展卡 | 1端口萬兆SFP+擴展卡 | 1端口萬兆SFP+擴展卡 | ||
2端口萬兆SFP+擴展卡 | 2端口萬兆SFP+擴展卡 | |||
交換容量 | 350Gbps | 350Gbps | ||
包轉發率 | 96Mpps | 131Mpps | ||
工作溫度 | —20~50°C | |||
存儲溫度 | —40~70°C | |||
工作濕度 | 10%～90%無凝結 | |||
存儲濕度 | 5%～95%無凝結 | |||
外觀尺寸 | 442（L)×316(W)×44.5(H)mm | 442（L)×374(W)×44.5(H)mm | ||
整機重量 | <4Kg | |||
輸入電壓 | AC：90～264V/50～60Hz，支持RPS電源熱備份 | |||
整機功耗 | <80W | |||
業務特性
項目 | S5500-28G-4TF | S5500-28F-4TF | S5500-52G-4TF | S5500-52F-4TF |
支持協議標準 | IEEE 802.3ad,鏈路聚合協議； | |||
IEEE 802.3u,快速以太網標準； | ||||
IEEE 802.3ab,千兆以太網標準； | ||||
IEEE 802.3z,千兆以太網光纖標準； | ||||
IEEE 802.3ae,10G以太網標準； | ||||
IEEE 802.3x,全雙工以太網數據鏈路層流控； | ||||
IEEE 802.1AB-2005,LLDP協議； | ||||
IEEE 802.1d，STP生成樹協議； | ||||
IEEE 802.1w,快速生成樹協議； | ||||
IEEE 802.1s,多生成樹協議； | ||||
IEEE 802.1q,VLAN標準； | ||||
IEEE 802.1p,QoS/CoS服務質量 ； | ||||
MAC地址 | 支持8K MAC地址表； | |||
支持自動更新，雙向?qū)W習； | ||||
VLAN | 最大支持4096個VLAN； | |||
支持基于端口的VLAN； | ||||
支持802.1Q標準的VLAN； | ||||
支持Super Vlan； | ||||
支持Private Vlan； | ||||
支持GVRP動態VLAN配置； | ||||
支持Vlan Stacking (QinQ)； | ||||
生成樹 | 支持STP生成樹協議； | |||
支持RSTP快速生成樹協議； | ||||
支持MSTP多生成樹協議； | ||||
端口匯聚 | 支持32組匯聚 ，每組最多支持8個端口 | |||
支持靜態聚合、動態聚合 | ||||
端口鏡像 | 支持多對一的端口鏡像，對鏡像源端口的數量沒有限制 | |||
環網保護 | ||||
端口流控 | 支持半雙工基于背壓式控制； | |||
支持全雙工基于PAUSE幀； | ||||
端口限速 | 支持基于端口的輸入/輸出帶寬管理 | |||
IP路由 | 支持靜態路由； | |||
支持OSPF，RIP v1/v2，OSPFv2， BEIGRP，BGPv4； | ||||
支持策略路由； | ||||
支持路由策略； | ||||
IPv6路由 | 支持IPv6靜態路由； | |||
支持手動隧道； | ||||
支持6to4隧道； | ||||
組播控制 | 支持IGMP Snooping； | |||
支持組播VLAN； | ||||
支持IGMP Proxy； | ||||
支持PIM-SM、PIM-DM、PIM-SSM； | ||||
支持MLD v1/v2 snooping； | ||||
DHCP | 支持DHCP Client； | |||
支持DHCP Snooping； | ||||
支持DHCP Relay； | ||||
支持DHCP Server； | ||||
冗余備份 | 支持VRRP，HSRP熱備份路由協議 | |||
風暴抑制 | 支持對廣播、組播、單播等進行抑制 | |||
安全特性 | 硬件支持IP ACL，MAC ACL； | |||
硬件支持基于端口的IP+MAC綁定； | ||||
支持MAC地址過濾； | ||||
支持IEEE 802.1x端口認證； | ||||
支持Radius認證； | ||||
支持TACACS+認證； | ||||
支持用戶分級管理和口令保護； | ||||
QOS | SP（Strict Priorty），嚴格優先級輪轉算法； | |||
WFQ (Weighted Fair Queuing)加權公平排隊； | ||||
WRR (Weighted Round Robin)，加權優先級輪轉算法； | ||||
Random Early Detect (RED)，隨機早期檢測算法； | ||||
Head Of Line，防止擁塞機制； | ||||
Best-Effort Service，盡力而為服務； | ||||
First come first served，先到先服務算法； | ||||
802.1p端口隊列優先級算法； | ||||
Cos/Tos，QOS標記； | ||||
Differentiated Service，區分式服務； | ||||
網線線序 | 支持Auto-MDIX功能，自動識別直通網線和交叉網線 | |||
協商模式 | 支持端口自動協商功能（自協商傳輸速率和雙工模式） | |||
系統維護 | 支持配置文件上傳/下載； | |||
支持升級包上傳/下載； | ||||
支持WEB恢復出廠配置； | ||||
支持Ping； | ||||
支持系統日志功能； | ||||
網絡管理 | 支持軟堆疊，集群管理； | |||
支持WEB界面管理； | ||||
支持CLI界面管理； | ||||
支持Telnet遠程管理； | ||||
支持SSH 2.0； | ||||
支持SNMP網管； | ||||
支持RMON； | ||||
支持PDP； | ||||
支持LLDP； | ||||
支持SNTP客戶端； | ||||
訂購信息
設備名稱 | 設備信息 |
S5500-28G-4TF | 24個10/100/1000M電口；4個千兆SFP復用光口；1個萬兆擴展槽（最大支持4個萬兆口）；1個Console口；帶RPS電源備份接口 |
S5500-28F-4TF | 24個千兆SFP光口；4個10/100/1000M復用電口；1個萬兆擴展槽（最大支持4個萬兆口）；1個Console口；帶RPS電源備份接口 |
S5500-52G-4TF | 48個10/100/1000M電口；4個千兆SFP復用光口；2個萬兆擴展槽（最大支持4個萬兆口）；1個Console口；帶RPS電源備份接口 |
S5500-52F-4TF | 48個千兆SFP光口；4個10/100/1000M復用電口；2個萬兆擴展槽（最大支持4個萬兆口）；1個Console口；帶RPS電源備份接口 |
萬兆擴展卡 | 擴展卡信息 |
S5500-1SFP+ | 1端口萬兆SFP+擴展卡（需配SFP+光模塊） |
S5500-2SFP+ | 2端口萬兆SFP+擴展卡（需配SFP+光模塊） |
光纖模塊 | 模塊信息 |
SFP+-10GE-SX-MM850 | 萬兆SFP+多模模塊-(850nm,0.3km,LC) |
SFP+-10GE-LX-SM1310 | 萬兆SFP+單模模塊-(1310nm,10km,LC) |
SFP-GE-SX-MM850 | 千兆SFP多模模塊-(850nm,0.55km,LC) |
SFP-GE-LX-SM1310 | 千兆SFP單模模塊-(1310nm,20km,LC) |
SFP-GE-LX-SM1550 | 千兆SFP單模模塊-(1550nm,80km,LC) |
